用CSS创建面积chart图【实例】

作者:admin    时间:2021-6-30 3:17:53    浏览:

CSS有很多深层的东西,我们大多数人没有研究开,平时用到的只是一丁点最基本的知识。本文将给大家介绍如何用CSS创建面积chart图,这一功能的实现让我感觉到CSS的功能实在太强大了。

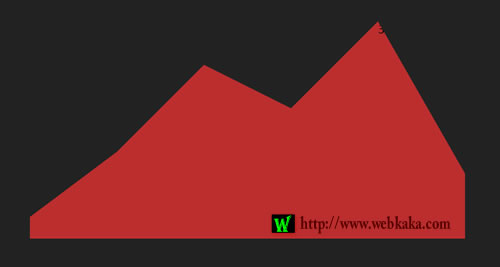

CSS创建面积chart图
CSS创建面积chart图

CSS

body {
  display: grid;
  place-items: center;
  height: 100vh;
  margin: 0;
  background-color: #222;
}
.area-chart {
  /* Reset */
  margin: 0;
  padding: 0;
  border: 0;

  /* Dimensions */
  width: 100%;
  max-width: var(--chart-width, 600px);
  height: var(--chart-height, 300px);

  /* Layout */
  display: flex;
  justify-content: stretch;
  align-items: stretch;
  flex-direction: row;
}
ul.area-chart,
ol.area-chart {
  list-style: none;
}
.area-chart > * {
  /* Even size items */
  flex-grow: 1;
  flex-shrink: 1;
  flex-basis: 0;

  /* Color */
  background: var(--color, rgba(240, 50, 50, .75));
  clip-path: polygon(
    0% calc(100% * (1 - var(--start))),
    100% calc(100% * (1 - var(--end))),
    100% 100%,
    0% 100%
  );
}

HTML

<ul class="area-chart">
  <li style="--start: 0.1; --end: 0.4;"> 40% </li>
  <li style="--start: 0.4; --end: 0.8;"> 80% </li>
  <li style="--start: 0.8; --end: 0.6;"> 60% </li>
  <li style="--start: 0.6; --end: 1.0;"> 100% </li>
  <li style="--start: 1.0; --end: 0.3;"> 30% </li>
</ul>

execcodegetcode

代码解释

1、本实例使用<ul>标签作为<li>单个数据项的包装器和元素。你可以根据需要在项目中使用任何其他 HTML 标记。

2、CSS 无法检索内部 HTML 文本,所以使用 CSS 自定义属性将数据传递给 CSS。每个数据项都有一个--start和一个--end自定义属性。

  • 单位的数据:在HTML中使用无单位的数据(即无px,em,rem,%或任何其他单位)的--start--end自定义属性将是0和1之间的数字。
  • 列宽:不为每个<li>元素width设置固定值,也不使用%,因为不知道有多少项目。每个列的宽度将基于主包装器宽度除以数据项的总数。在例子中,就是<ul>元素的宽度除以<li>元素的数量。
  • 可访问性:每个<li>内部的值是可选的,只有--start--end自定义属性是必需的。

3、先从一般布局样式开始,图表包装器元素是一个 flex 容器,显示一行中的项目,拉伸每个子元素以填充整个区域。

.area-chart {
  /* Reset */
  margin: 0;
  padding: 0;
  border: 0;

  /* Dimensions */
  width: 100%;
  max-width: var(--chart-width, 100%);
  height: var(--chart-height, 300px);

  /* Layout */
  display: flex;
  justify-content: stretch;
  align-items: stretch;
  flex-direction: row;
}

4、如果面积Chart图包装器是一个列表,我们应该删除列表样式以让我们的样式更多灵活性。

ul.area-chart,
ol.area-chart {
  list-style: none;
}

5、此代码为整个图表中的所有列设置样式。使用条形Chart图(Bar Charts)很简单:我们对每一列使用background-colorheight。对于面积Chart图(Area Charts),我们将使用clip-path属性设置应显示的区域。

首先我们设置每一列:

.area-chart > * {
  /* Even size items */
  flex-grow: 1;
  flex-shrink: 1;
  flex-basis: 0;

  /* Color */
  background: var(--color, rgba(240, 50, 50, .75));
}

要创建一个覆盖整个区域的矩形,我们将访问该clip-path属性并使用包含该区域坐标的函数polygon()。这基本上没有任何作用,因为都被多边形涵盖了:

.area-chart > * {
  clip-path: polygon(
    0% 0%,     /* top left */
    100% 0%,   /* top right */
    100% 100%, /* bottom right */
    0% 100%    /* bottom left */
  );
}

为了仅显示该列的一部分,我们对其进行剪辑以创建类似面积图的效果。为了只显示我们想要的区域,我们在clip-path多边形内使用--start--end自定义属性:

.area-chart > * {
  clip-path: polygon(
    0% calc(100% * (1 - var(--start))),
    100% calc(100% * (1 - var(--end))),
    100% 100%,
    0% 100%
  );
}

以上CSS就完成了所有工作!

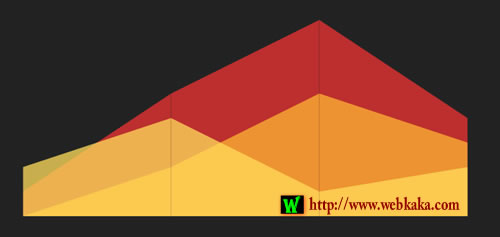

多个数据集的面积Chart图

我们了解了基础知识之后,就可以进阶创建一个包含多个数据集的面积图。面积图通常使用一组以上的数据,其效果是数据的分层比较。

多个数据集的面积Chart图
多个数据集的面积Chart图

demodownload
